這又是一個看似簡單但實際上并不簡單的問題。
我們來看下圖：

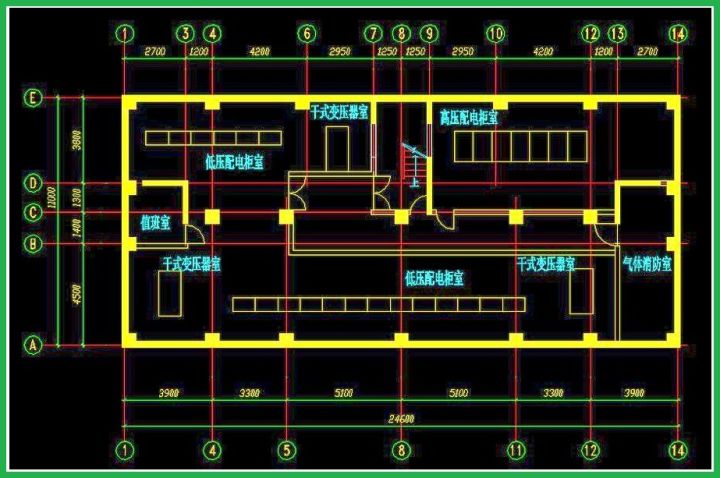

這是一個配電室平面圖，圖中黃色的是墻體和立柱。我們看到，干式變壓器和低壓開關柜共處一室，其實就是電力設備同處一室。這樣做好處是顯然的，相互之間的距離短了，電纜和母線橋架也短了，既節約了成本，有方便了維修和操作。
這樣處理好是好，但有什么前提條件嗎？
當然有。我們來看下圖：

這是一架飛機，里面坐了N多的人。突然，閃電擊中了飛機，飛機當然是沒事了。但我的問題是：飛機里的乘客會有什么感覺嗎？他們會因?yàn)槔讚舳軅麊幔?br /> 答案是：乘客不會受到任何傷害。知道為什么？因?yàn)轱w機的外殼是金屬的，金屬外殼將雷擊造成的電位給平均了，于是任何人都不會有電擊的感覺。
這種利用金屬導體將用電和配電設備的金屬外殼連接起來，實現等電位的方法，叫做等電位聯結。
我們來看下圖：

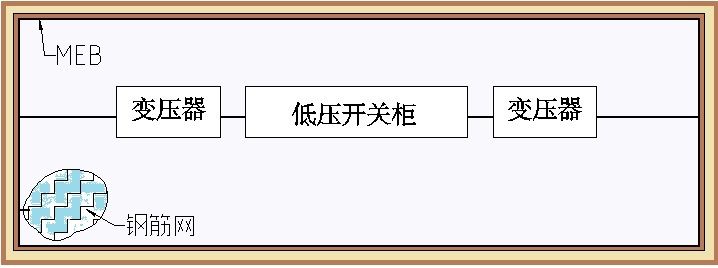

這是配電室圖片，我們看到了兩臺變壓器，一套低壓開關柜。沿著墻面有一圈用扁鋼焊接而成的閉合環路，叫做MEB。MEB的某點與鋼筋網相接，以此實現接地。然后，變壓器和低壓開關柜的外殼與MEB連接，由此構成了等電位聯結。
這樣一來，任何地方發生了漏電，操作人員都不會被電擊，以此確保人身安全。
現在我們來一番推而廣之：
我們家里有一個浴房，當然也有熱水器。那么這個浴房是否也要做成等電位聯結？答案是肯定的，一定要用等電位聯結把浴房給保護起來，以此實現我們的人身安全防護。
